Schleif-chips auf kunststoffbasis für die trockenbearbeitung

Die Revolution in der Gleitschleifung

Mit den Schleif-chips auf Kunststoffbasis für die Trockenbearbeitung, ECOS, wurde das Gebiet der Gleitschleifung, dank des kompletten Verzichtes auf Wasser während des innovativen Bearbeitungsvorgangs, völlig revolutioniert.

Hergestellt in den verschiedensten Größen, Formen, Dichten und unterschiedlicher Porosität, ist der “chips” so strukturiert, dass er maximale Schleifeffizienz garantiert ohne auf Hilfsmittel zwischen dem Chips und der Oberfläche der zu bearbeitenden Werkstücke angewiesen zu sein.

ECOS vereinfacht die Bearbeitungszyklen unter Sicherstellung einer minimale Auswirkung auf die Umwelt und ist perfekt für die Behandlung von allen möglichen Materialien. Dank seiner elastischen Natur erlaubt ECOS die Bearbeitung einer erhöhten Stückzahl pro Bearbeitungsvorgang und senkt somit die Arbeitskosten bei gleicher Zufriedenstellung der Glättungsansprüche.

Dadurch, dass während des Gleitschleifens mit ECOS kein Wasser benötigt wird, fallen auch keine Schlämme an wie bei den traditionellen Anlagen. So trägt der Einsatz von ECOS auf wirksame und ausschlaggebende Weise zur Lösung des ernsthaften Problems des Abfallmanagements bei. So trägt die Entsorgung des anfallenden Staubs, der zehnmal weniger wiegt als Schlamm und als nichtumweltschädlich eingestuft wird, auch beträchtlich zur Kostenreduzierung bei.

ECOS: Umweltschutz mit Produktivität und Einsparungen zu verbinden war noch nie so einfach!

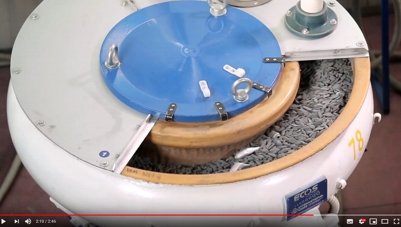

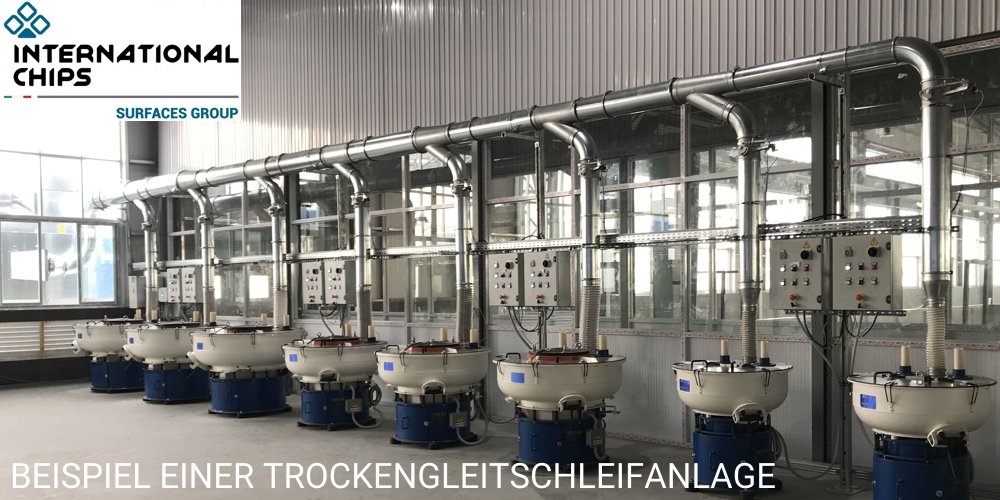

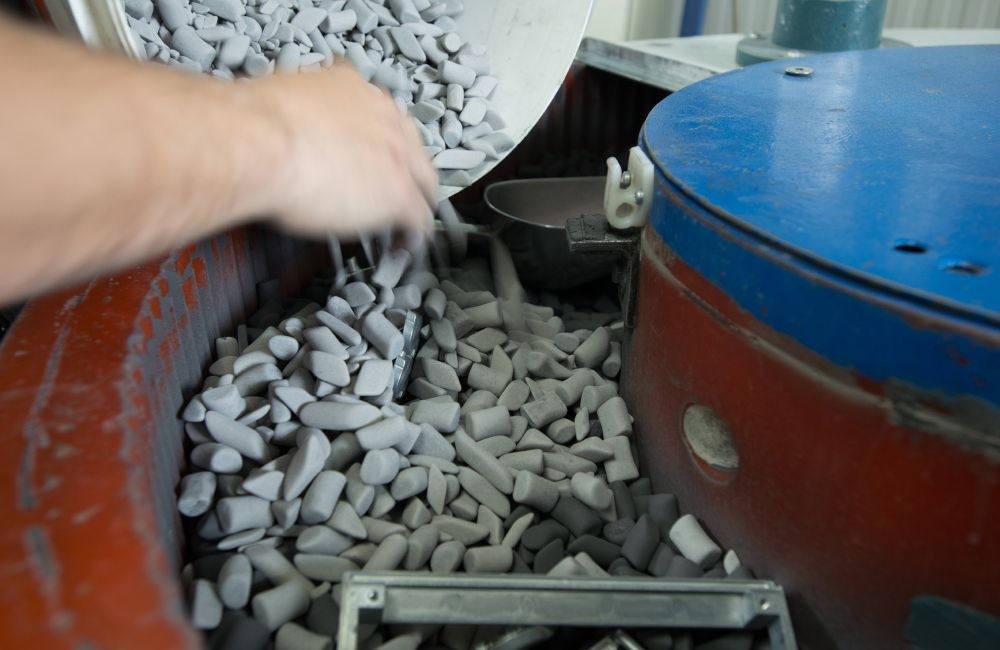

Eine herkömmliche, traditionelle Maschine zum Gleitschleifen umzurüsten auf den Einsatz von ECOS ist sehr einfach. Es genügt, die Maschine mit einem speziell für das Trockengleitschleifen angefertigten Deckel auszustatten und mit einem Staubsammelfilter zu verbinden.

Jeder Maschinentyp kann auf das Trockengleitschleifen umgerüstet werden.

Fordern Sie einen Kostenvoranschlag an für die Umrüstung Ihrer Anlagen und nutzen Sie die im Forschungszentrum Domodossola bereitgestellte Anlage, um  erste Probedurchläufe mit dem neu entwickelten ECOS schätzen zu lernen.

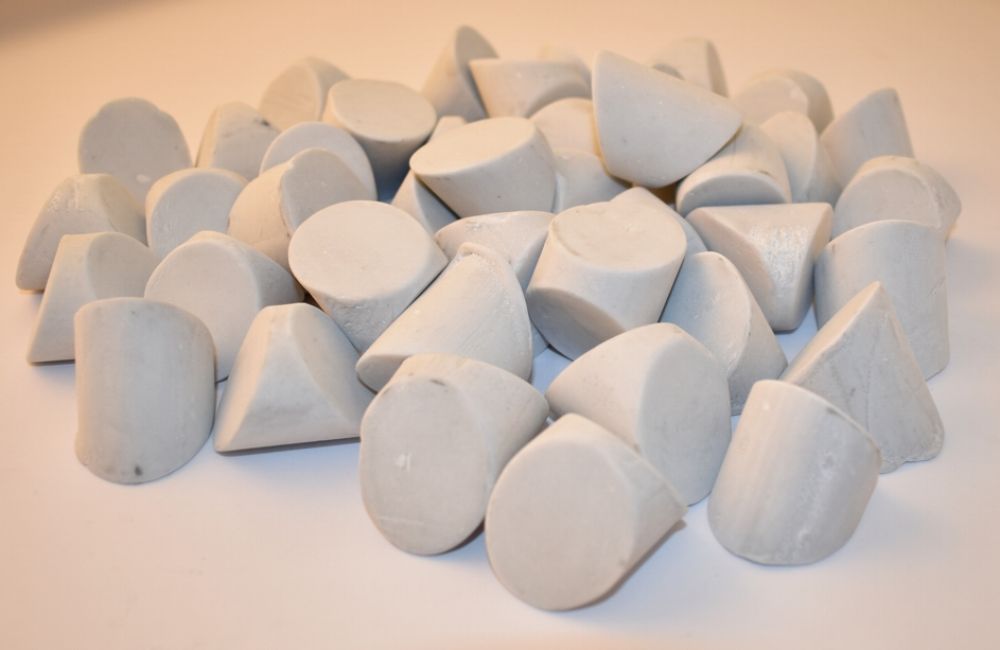

ERFORSCHT UND ENTWICKELT FÜR DIE UNTERSCHIEDLICHSTEN MATERIALTYPEN, DIE ECOS-SCHLEIF-CHIPS AUF KUNSTSTOFFBASIS SIND IN EINER VIELZAHL VON  ZUSAMMENSETZUNGEN ERHÄLTLICH UND GENAU FÜR IHRE BEDÜRFNISSE GEEIGNET

Zylinder mit Schrägschnitt

Zylinder mit Schrägschnitt

Kegel

Kegel

Paraboloid

Paraboloid

Tropfen

Tropfen

Halbkreis

Halbkreis

Dreieck

Dreieck

Zylinder

Zylinder

Zylinder mit Schrägschnitt

Der Zylinder- Schleif-Chip mit 45° Schrägschnitt wird besonders für die Bearbeitung von Sonderteilen mit Abweichungen und Ecken benutzt, die für andersgeformte Chips schwer zugänglich sind. Seine Form garantiert ein schnelles und dichtes Gleiten aller Teile untereinander und reduziert dadurch den Trommeleffekt zwischen Schleifmittel und Kontaktoberfläche auf ein Minimum. Geeignet für den Einsatz in allen Roll-, Vibrations- und Zentrifugalmaschinen.

Technische Daten
Zylinder mit Schrägschnitt
GRÖSSENANGABEN
CODICE A (mm) B (mm) C
12AC 12 25* 45
17AC 17 27 60
22AC 22 30 60
* Lunghezza modificabile su richiesta

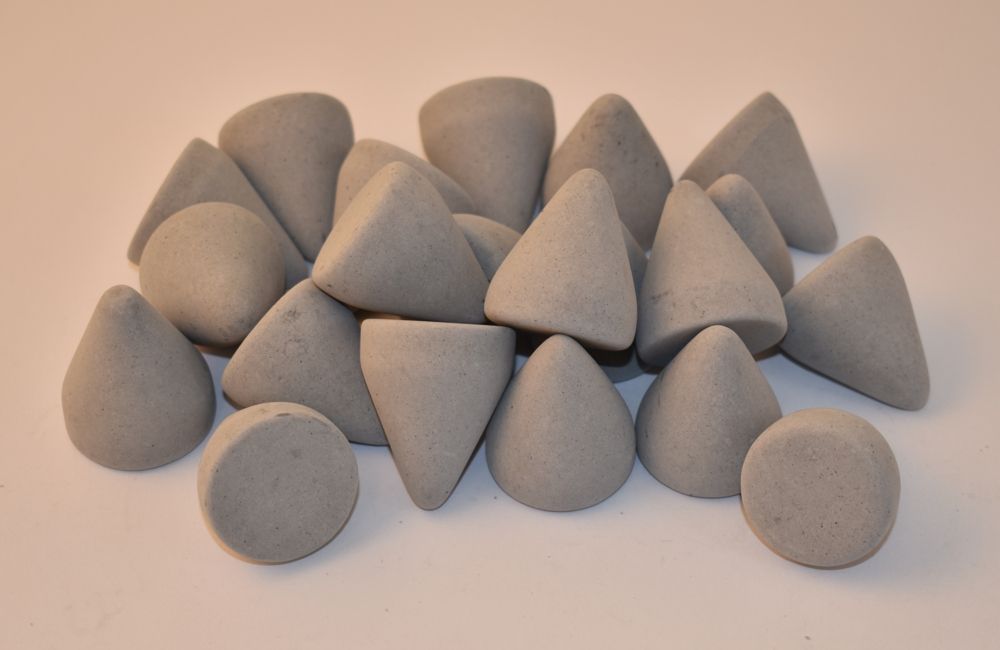

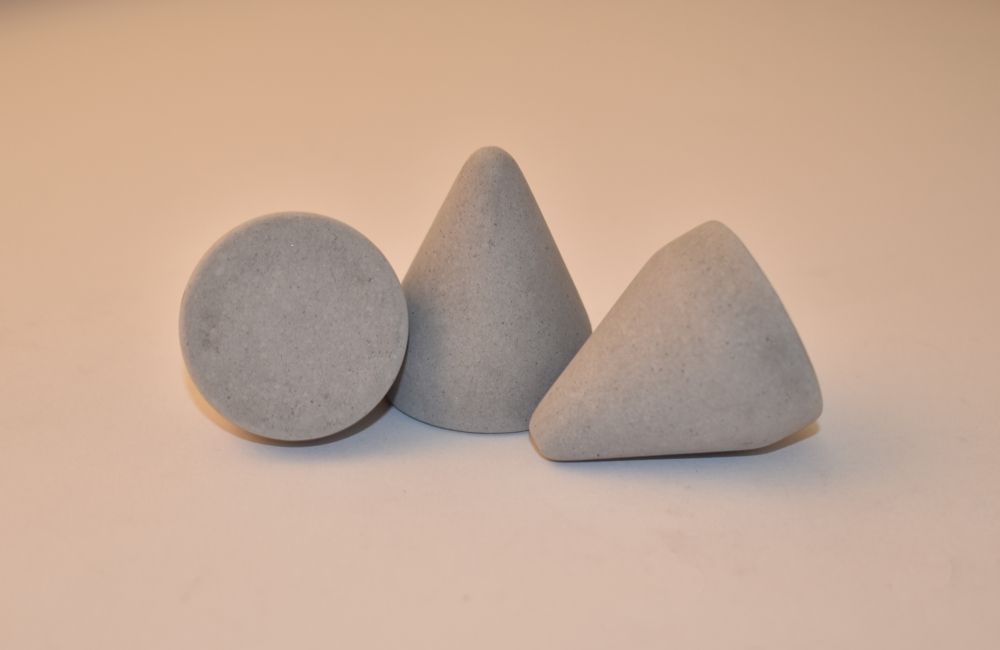

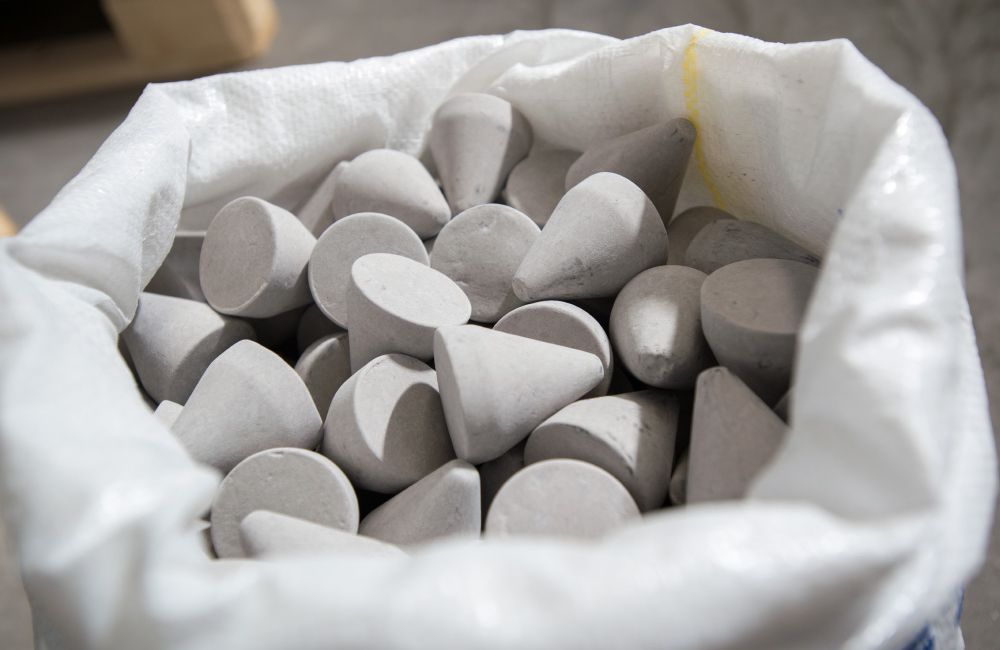

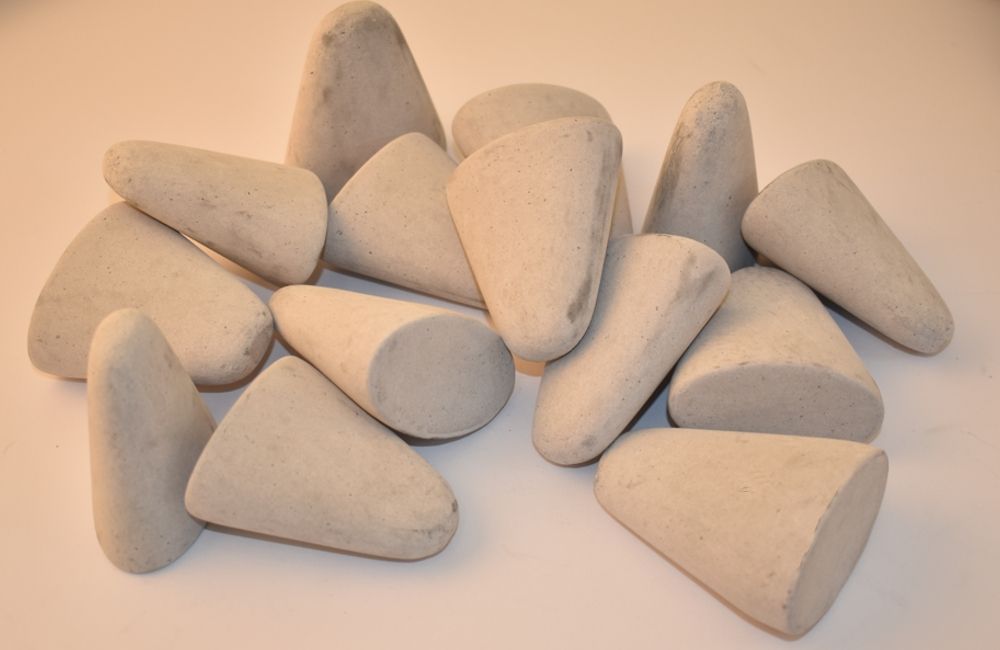

Kegel

Der kegelförmige Schleif-Chips war der erste, der auf dem Markt eingeführt wurde. Seine Form  erlaubt es, gute Ergebnisse bei der Feinbearbeitung des Großteils der Oberflächen, seien sie kurvig oder eben, mit  einfachem oder komplexem Profil, zu erzielen, und es entsteht eine mitteldichte Schleifmasse, die den Prozess der Feinbearbeitung erleichtert.  Geeignet für den Einsatz in allen Roll-, Vibrations- und Zentrifugalmaschinen.

Technische Daten
Kegel
GRÖSSENANGABEN
CODICE A (mm) B (mm)
32K 32 37
42K 42 48
Paraboloid

Weiterentwicklung des Kegels. Durch die ellipsenförmige Basis dieser Chips entsteht zwischen selbigen in den Vibrationsmaschinen eine dichte Schleifmasse, wodurch es möglich wird, auch für hochanspruchsvolle Feinbearbeitung große Chips zu verwenden. Sehr gut geeignet für die Feinbearbeitung von Armaturenteilen. Wird eingesetzt in allen Vibrationsmaschinen.

Technische Daten
Paraboloid
GRÖSSENANGABEN
CODICE A (mm) B (mm) C (mm)
60PA 61 36.5 70
Tropfen

Schleif-Chips der neuesten Generation; weiterentwickelte Form, um die Eigenschaften der konischen Form und der zylindrischen Form mit Schrägschnitt zu vereinen.  Geeignet zum Bearbeiten von Teilen aller möglicher Formen, auch mit Löchern. Tatsächlich hat dieser Chips den Vorzug, sich nicht in den Löchern der zu bearbeitenden Teile zu verkeilen, und falls dies doch einmal geschehen sollte, kann man ihn einfach mit leichtem Fingerdruck entfernen.

Technische Daten
Tropfen
GRÖSSENANGABEN
CODICE A (mm) B (mm) C (mm)
12G 12 16 3
17G 17 22.5 3
22G 22 27 4
30G 30 36 4
45G 45 57 5
60G 60 75 5
Halbkreis

Schräggeschnittene Form, die für die Bearbeitung von besonderen Kleinteilen aus Metall, für Modeschmuck und Goldschmiedekunst entwickelt wurde. Man erhält sehr glatte Oberflächen, aber ohne den sogenannten „Orangenschalen-effekt“. Die Chips sind perfekt geeignet für pre-galvanische Anwendungen. Geeignet für den Einsatz in allen Roll-, Vibrations- und Zentrifugalmaschinen.

Technische Daten
Halbkreis
GRÖSSENANGABEN
CODICE A (mm) B (mm) C (mm)
10x5x10HR 10 5 10
10x5x20HR 10 5 20
Dreieck

In seiner großen Ausführung ist diese Form besonders für das Abschleifen von Aluminiumteilen aus Spritzguss geeignet. In der kleineren Ausführung wird sie für die Bearbeitung von Kleinteilen aus Metall, für Modeschmuck und Goldschmiedekunst genutzt. Geeignet für den Einsatz in allen Roll-, Vibrations- und Zentrifugalmaschinen.

Technische Daten
Dreieck
GRÖSSENANGABEN
CODICE A (mm) B (mm) C* (mm)
15x15x15TR 15 15 15
15x15x25TR 15 15 25
22x22x30TR 22 22 30
40x30x25TR 40 30 25
40x30x45TR 40 30 45



Zylinder

Dieser Schleif-Chip wird insbesondere in den Phasen der Verfeinerung von Kleinteilen aus Metall, für Modeschmuck und in der Goldschmiedekunst benutzt. Seine Form garantiert ein schnelles und dichtes Gleiten aller Teile untereinander und reduziert dadurch den Trommeleffekt zwischen Schleifmittel und Kontaktoberfläche auf ein Minimum. Geeignet für den Einsatz in allen Roll-, Vibrations- und Zentrifugalmaschinen.

Technische Daten
Zylinder
GRÖSSENANGABEN
CODICE A (mm) B* (mm) TAGLIO
12x25CL 12 25 90°
* Lunghezza modificabile su richiesta
